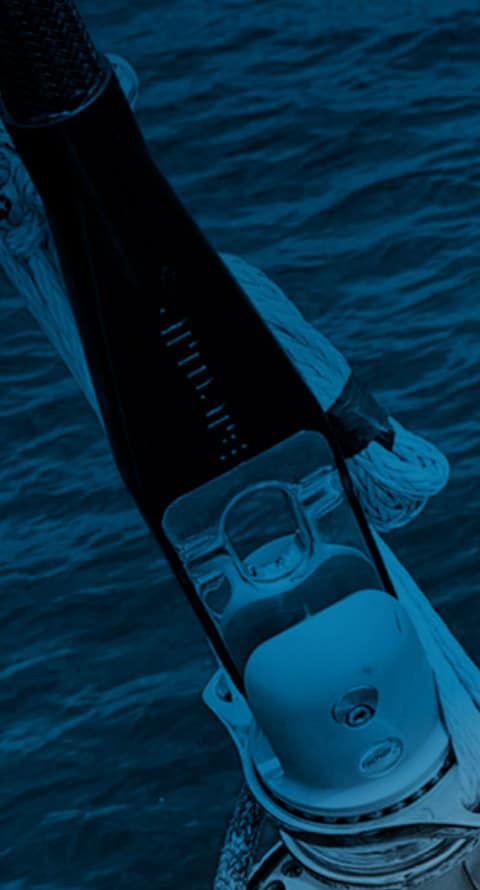

Cavi torsionali all’avanguardia
utilizzabili con qualsiasi tipo di furler

I Torsional Cables Armare Ropes sono progettati, costruiti e testati direttamente in azienda, con tecniche e macchine all’avanguardia che consentono una precisa valutazione della resistenza a torsione, trazione statica e ciclica, simulandone il comportamento a bordo. Lo sviluppo tecnologico ha consentito ad Armare Ropes la progettazione e realizzazione di una vasta linea di Torsional Cables strutturali, che consentono l’applicazione di questa tecnologia anche per l’avvolgimento di vele di prua inferite tipo Code Zero, Drifter, Solent e Staysails. I Torsional Cables sono utilizzabili e consigliabili per l’utilizzo su qualsiasi imbarcazione da crociera o da regata e consentono prestazioni incomparabili rispetto a qualsiasi altro cavo tessile.

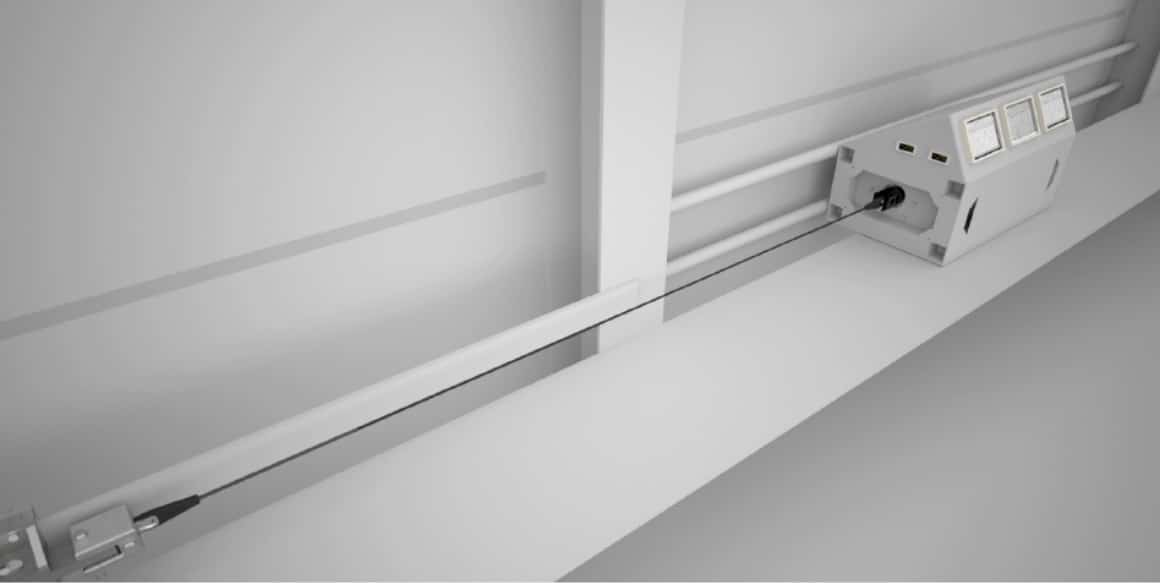

Fibre e terminali

I torsional cables standard vengono realizzati essenzialmente con le stesse fibre dei Single Cables tessili. PBO-Zylon®, Kevlar 49 e Dyneema® sono le tre fibre tecniche che costituiscono le anime dei torsional cables Armare. I cavi possono essere completati sia con una coppia di terminali di tipo AT, sia con un terminale AT ed un terminale da legatura: così facendo viene realizzato un cavo di lunghezza più corta della vela, che poi sarà collegato alla forcella del tamburo con una legatura strutturale in Dyneema® di adeguata diametro e lunghezza.

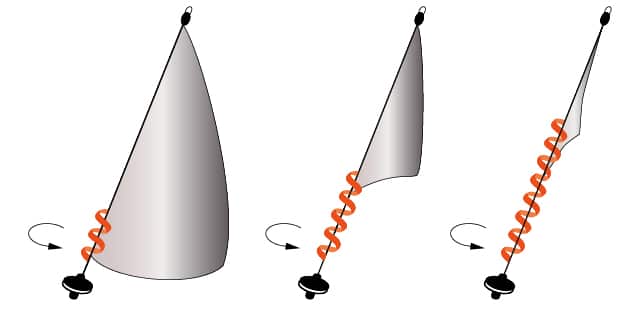

Principio di avvolgimento tradizionale, così chiamato perché la trasmissione della coppia avviene dal basso verso l’alto. La vela è inferita e fissata con apposita legatura alle due estremità del cavo; la forza torsionale viene applicata al tamburo ed il cavo tessile trasmette la coppia per l’intera lunghezza fino all’estremità superiore, avviando l’avvolgimento della vela dal basso verso l’alto.

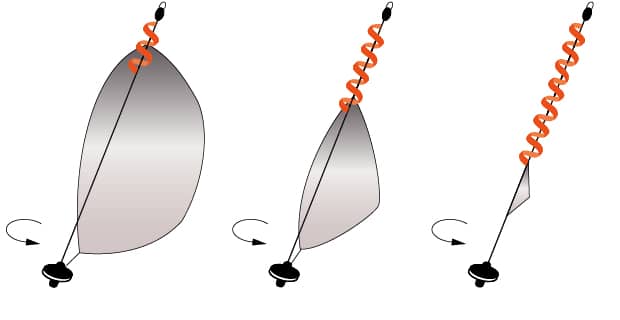

In questo caso la tack della vela viene fissata sull’apposito attacco rotante (free tack) di cui deve essere dotato il tamburo: la forza torsionale applicata al tamburo viene trasmessa quasi istantaneamente allo swivel presente in alto, determinando l’avvolgimento della vela dall’alto verso il basso. Una volta completato l’avvolgimento, la drizza può essere rilasciata e la vela agevolmente ammainata e stivata.

Case studies

Tutti cavi vengono realizzati seguendo le specifiche richieste dei progettisti, in base a parametri di carico di rottura (ton) o rigidità (bis). Possono essere utilizzati su tutti i moderni e sofisticati sistemi avvolgibili e i terminali sono preforati al fine di permettere l’inserimento dei perni del tamburo e dello swivel.

BOTTOM UP FURLING COMPOSITE CABLES - CASE STUDIES

BOAT

CABLE

FIBER

W.L.

LENGTH

DIAMETER

WEIGHT



[-]

[-]

[Ton]

[mm]

[mm]

[Kg]

XC45

Code 1

Kevlar

2,5

20000

14,0

4,0

POGO 40S2

Stay sail

Kevlar

3

11500

14,5

2,7

POGO 40S3

Structural Code Cable

Kevlar

5

16500

17,5

5,0

XP44

Code Cable

Kevlar

5

19500

15,5

4,8

EDIMETRA 65'

Code Cable

Kevlar

5

29500

16,5

8,2

NAUTA 70'

Code Cable

Kevlar

5,3

22000

19,0

8,0

SOLARIS 58

Code Cable

Kevlar

7

25000

18,5

8,8

SWAN 68

Code Cable

Kevlar

7

28000

16,0

9,2

MYLIUS 18e25

Code Cable

Kevlar

7,5

26000

18,5

9,3

VISMARA 80

Code Cable

Kevlar

8

30000

19,5

11,8

POGO 50

Structural Code Cable

Kevlar

8,3

19500

20,0

8,0

CAT 30'

Code Cable

PBO

1

15000

8,0

1,0

CLASS 40

Code 0

PBO

2,5

18000

12,0

3,0

OPEN 50

Stay sail

PBO

3

12000

13,0

2,2

CLASS 40

Struct. Forestay

PBO

4,3

16000

15,0

3,72

COOKSON 50

Code Cable

PBO

5

23400

15,0

5,52

OPEN 50'

Struct. Forestay

PBO

8

18000

15,0

4,99

IMOCA 60

Code Cable Solent

PBO

10

23500

20,0

8,37

CAT 55'

Code Cable

PBO

12

18000

19,0

7,45

SWS 82

Code Cable

PBO

12

34000

19,0

12,5

TOP DOWN FURLING COMPOSITE CABLES - CASE STUDIES

J122

Top Down

Kevlar

2,5

18000

13,0

3,3

X41

Top Down

Kevlar

2,5

18500

12,0

3,0

XP44

Top Down

Kevlar

3,5

19500

14,0

4,1

X50

Top Down

Kevlar

4

23000

15,0

5,7

GS60

Top Down

Kevlar

5

24500

15,5

6,2

SOLARIS 72

Top Down

Kevlar

6,5

26000

16,0

8,9

WALLY 80'

Top Down

Kevlar

7

33500

17,0

13,2

NEO 400

Top Down

PBO

5

18500

13,0

3,5

TORSIONAL PBO CABLES

PBO CABLE

CODE

BREAKING LOAD

MAX

WORKING LOAD

DIAMETER

WEIGHT



[Kg]

[Kg]

[mm]

[Kg/m]

ATPB 06

6.000

1.500

10,50

0,113

ATPB 10

10.000

2.500

12,70

0,173

ATPB 15

15.000

3.750

14,50

0,213

ATPB 20

20.000

5.000

15,60

0,248

ATPB 25

25.000

6.250

17,20

0,280

ATPB 30

30.000

7.500

18,70

0,313

ATPB 35

35.000

8.750

19,50

0,351

TORSIONAL KEVLAR CABLES

KEVLAR 49

CABLE CODE

BREAKING LOAD

MAX

WORKING LOAD

DIAMETER

WEIGHT



[Kg]

[Kg]

[mm]

[Kg/m]

ATK49  06

6.000

1.500

12,70

0,136

ATK49  10

10.000

2.500

14,80

0,208

ATK49  15

15.000

3.750

16,80

0,256

ATK49  20

20.000

5.000

18,70

0,298

ATK49  25

25.000

6.250

19,60

0,336

ATK49  30

30.000

7.500

21,20

0,376

ATK49  35

35.000

8.750

22,50

0,421

NFC TECHNOLOGY

NFC Technology

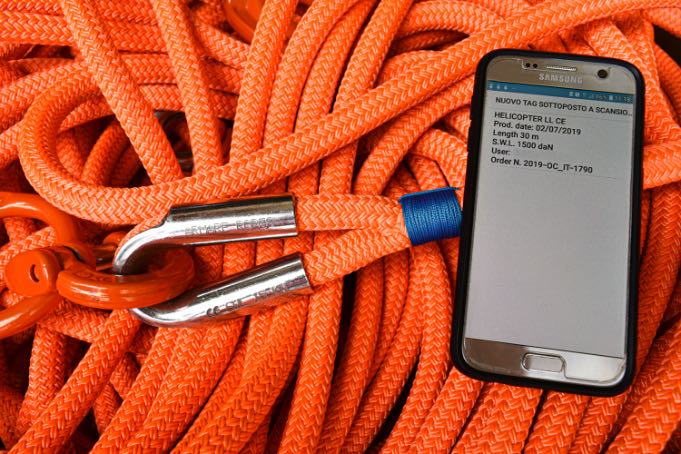

La capacità di lettura di TAG NFC (Near Field Communication) è una funzionalità presente di default sulla maggior parte degli smartphone attualmente in commercio; lo smartphone può così leggere i TAG incorporati durante la costruzione all’interno dei terminali dei Composite Cables Armare. Avvicinando lo smartphone al terminale del cavo, si ottengono così tutte le informazioni essenziali, ovvero i dati tecnici specifici e la data di produzione. Con questa tecnologia, la definizione degli intervalli di manutenzione e service diviene facile e sicura.

MAINTAINANCE

Manutenzione programmata: un impegno Armare Ropes

La produzione di un Composite Cable segue rigide normative produttive che consentono il completo controllo della qualità di ciascun cavo.
Dalla progettazione alla fase di test, Armare Ropes registra le caratteristiche tecniche di ogni articolo, per poter consegnare al cliente un prodotto sicuro e garantito in ogni suo aspetto. In base all’utilizzo specifico del cavo, l’utilizzatore sarà poi contattato da Armare Ropes per eseguire il necessario ciclo di ispezione.

Catalogo Cables
& Standing Rigging

Composite cables, fore & aft cables, torsional
cables, soluzioni complete di standing rigging.
Scarica il catalogo in versione PDF cliccando
sul link.
